Cette page vous résume l'essentiel de ce que vous devez connaître sur l'Amplificateur Opérationnel.
1. Schémas et principe.

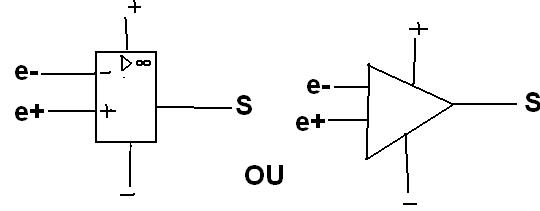

1.1 Schématisation
1.2 Principe
L'AOP comporte 2 entrées notées e+ et e- et une sortie notée S. Cela ne signifie pas qu'en e+ on doive appliquer une tension positive et en e- une tension négative.
La résistance des 2 entrées est si élevée que les intensités à ce niveau sont nulles.
Expliquer le fonctionnement de l'AOP n'est pas le but de cette page. Si vous désirez ces explications, reportez-vous au menu radio électricité.

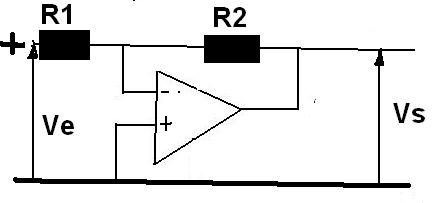

2. Fonctionnement en inverseur.
Vs = G x Ve
Avec G = - R2 / R1

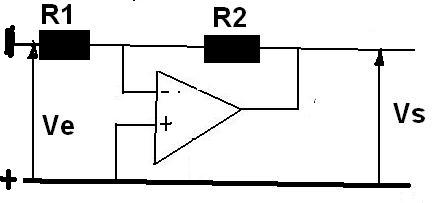

3. Fonctionnement en non inverseur.
Vs = G x Ve
Avec G = R2 / R1 + 1

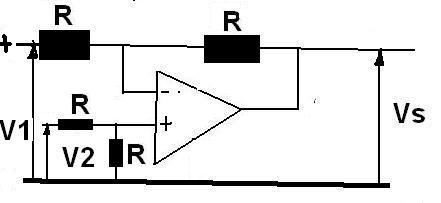

4. Fonctionnement en soustracteur.
Vs = k x (V2 - V1)
k est fonction des résistances. Dans ce cas k = 1
