On appelle "déphasage" la différence de phase entre deux signaux alternatifs de même fréquence.

La mesure d'un déphasage permet, par exemple,  de mieux connaître le comportement d'un quadripôle lorsqu'on fait varier la fréquence de la tension d'entrée. Dans cet exemple, on mesure , à l'aide d'un oscilloscope, le déphasage entre le signal de sortie et le signal d'entrée.

Les deux signaux n'ont pas de composantes continues.

Une vidéo (7,5 Mo) est à votre disposition. Elle vous montrera, en temps réel une méthode de mesure d'un déphasage.

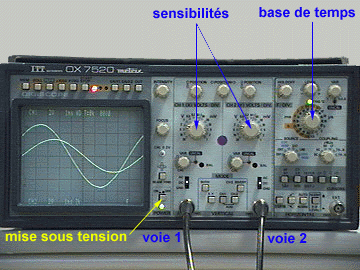

Mise sous tension


Nous avons utilisé un oscilloscope à mémoire pour avoir des traces stables.
On peut effectuer la mesure du déphasage avec un oscilloscope analogique.


Réglage des références

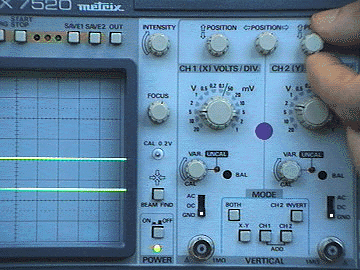

Après avoir réglé la référence de la voie 1,  réglons celle de la voie 2.
Notez les positions des sélecteurs des deux voies d'entrée.




Application des signaux

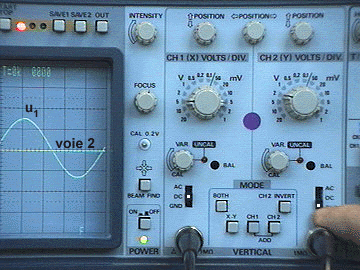

Le signal u1 est appliqué à la voie 1. Appliquons le signal u2 à la voie 2.
Les deux sélecteurs seront alors sur la position DC.


Réglage de la base de temps

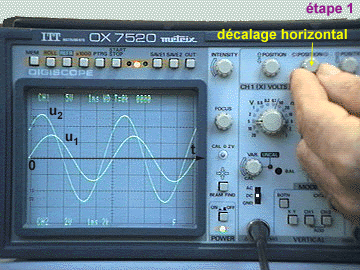

Etape 1 : réglage du décalage horizontal pour que u1 coupe l'axe des temps au "zéro" défini

Etape 2 : réglage de la base de temps pour observer une demi-période sur plus ou moins de 9 divisions (selon le type d'oscilloscope)

Etape 3 : décalibrage de la base de temps pour observer une demi-période sur 9 divisions.


Ces réglages seront réalisés plus précisément ultérieurement.
D'autre part, ils auraient pu être effectués avec u2.



Réglage des sensibilités

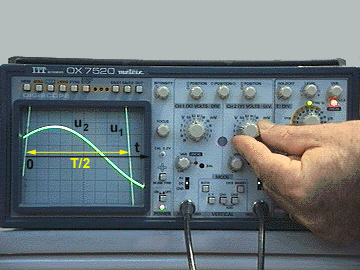

La sensibilité de la voie 1 a été modifiée pour que l'intersection entre u1 et l'axe soit la plus franche possible. Faisons de même pour la voie 2.

                                                                                                                                                                                                                                                                                                                                                                                On réajuste le décalage horizontal et le décalibrage de la base de temps pour que la demi-période corresponde le plus précisément possible à 9 divisions.








Mesure

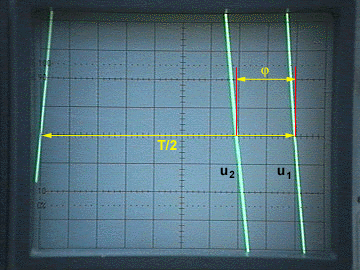

A la période T correspond un angle de 360°.

A la durée T/2 correspond donc un angle de 180°.

9 divisions correspondent à T/2.

Par suite 1 division correspond à : 180/9 = 20°.

Le déphasage j entre u1 et u2 est : 2,1*20 = 42 °



Remarque : u2 est en avance sur u1.





Exercice : mesure d'un déphasage

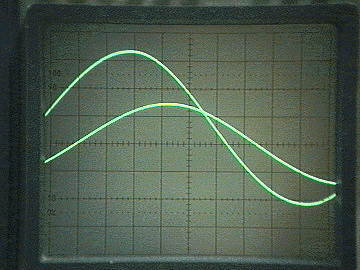

Les deux signaux visualisés ci-dessous n'ont pas de composantes continues.

Une erreur fondamentale a été commise, qui empêche toute mesure.

Quelle est cette erreur ?



Après avoir corrigé l'erreur, quelles sont les trois opérations qu'il faudra réaliser pour effectuer facilement et précisément la mesure du déphasage ?
