100 exercices interactifs.
Auteur F8DML.
Cliquer sur "Précédent" pour retrouver le menu.


Voici 100 exercices pour "voir" où vous en êtes dans votre préparation. Jouez le jeu, faites-les avec papier et crayon et voyez si vous les résolvez.

Information:





Exercice 1
Une résistance porte les couleurs suivantes:
         Rouge, Vert, Orange, Argent
Quelle est sa valeur? Cliquez la bonne réponse.




Exercice 2
Une résistance porte les couleurs suivantes:
    Marron, rouge, rouge et or.

Quelle est sa valeur?




Exercice 3
Une résistance porte les couleurs suivantes:
    Marron, vert, noir, or.
Quelle est sa valeur théorique?




Exercice 4




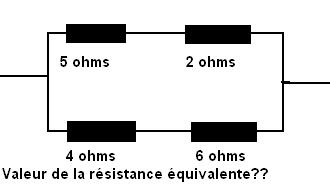

Exercice 5




Exercice 6




Exercice 7
On associe 2 antennes de 6 dB. Quel sera le gain total d'une telle association?




Exercice 8
Cette fois on associe 5 antennes de gain 4,5 dB. Quel sera le gain total de cette association?




Exercice 9
On double la surface des armatures d'un condensateur. Sa capacité sera:




Exercice 10
On double l'écartement entre les armatures d'un condensateur. Sa capacité sera:




Exercice 11
On double le nombre de spires d'une bobine. Son inductance sera:




Exercice 12
Un condensateur de capacité 10 nF est soumis à une tension de 50 V. Quelle charge électrique a-t-il emmagasiné?




Exercice 13
Un condensateur de 25 µF est sous une tension de 100 V. Quelle énergie électrique a-t-il stockée?




Exercice 14
Une résistance de 100 W a une puissance de 1 W. Quelle intensité la traverse pour une tension de 10 V?




Exercice 15
Une résistance de 1 kW a une puissance maximale de 5 W. A quelle tension maximale peut-elle être soumise?




Exercice 16
Une résistance de 5 kW a une puissance maximale de 10 W. Quelle intensité maximale peut traverser cette résistance?




Exercice 17
Une résistance de 500 W est parcourue par un courant de 20 mA. Quelle puissance électrique dissipe-t-elle?




Exercice 18
Un doublet 1/2 onde présente des impédances de 105 et 82 W à ses extrémités. Quelle est l'impédance au centre de ce doublet?




Exercice 19




Exercice 20
Quelle est la tension efficace d'une tension alternative de valeur maximale 38 V?




Exercice 21
Quelle fréquence correspond à une période de 2,5 ps?




Exercice 22




Exercice 23




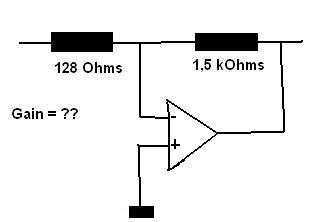

Exercice 24




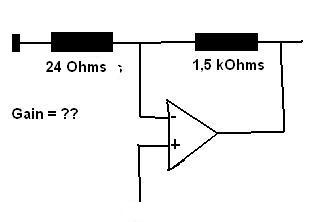

Exercice 25




Exercice 26




Exercice 27




Exercice 28




Exercice 29




Exercice 30
Une installation radio électrique a une puissance d'émission de 100 W et une puissance réfléchie de 25 W. Quel est le ROS de cette station?




Exercice 31
Une installation radio électrique a une puissance d'émission de 150 W et une puissance réfléchie de 32 W. Quel est le TOS de cette station?




Exercice 32
Pulsation d'un signal de période 2,5 ms?




Exercice 33




Exercice 34




Exercice 35




Exercice 36




Exercice 37




Exercice 38
Choisir la bonne réponse. Au centre d'un doublet 1/2 onde, intensité et tension sont telles que:




Exercice 39
Quel condensateur aura une impédance de 1 256 W à 10 MHz?




Exercice 40

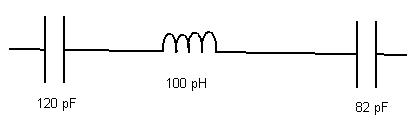

Quel est le déphasage intensité-tension et dans quel sens si f = 14 MHz?




Exercice 41

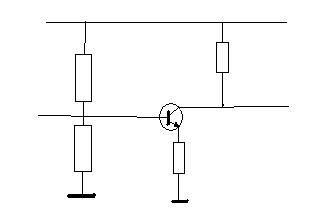

Quel est ce type de montage?




Exercice 42

Un circuit RLC série est constitué de R = 10 W, C = 12 pF et L = 1.2 pH.
Quelle est son impédance à f0?




Exercice 43

Un circuit RLC série est constitué de R = 10 W, C = 12 pF et L = 1.2 pH.
Quelles sont ses impédance à f = 145 MHz et f = 12.13 MHz?




Exercice 44

Une bobine a une résistance de 10 W et une réactance de 18 W
Quelle est son impédance?




Exercice 45

Quelle inductance faut-il mettre en série avec un condensateur de 470 pF pour que le circuit résonne à 765 kHz?




Exercice 46

Une antenne a un gain de 8 dB. Elle rayonne 12 W. Elle est alimentée par une ligne 50 W
Quelle est la tension crête à ses bornes?




Exercice 47

Un transformateur a une impédance au primaire de 3 kW et de 47 W au secondaire.
Quel est son rapport de transformation?




Exercice 48


Quelle est la fréquence de coupure de ce filtre?




Exercice 49


Quelle est l'impédance de ce circuit à 28 MHz?




Exercice 50


Quelle est la fréquence de résonnance de ce circuit?




Exercice 51



Quelle est la fréquence de coupure de ce filtre?




Exercice 52


Quelle est l'impédance de ce circuit pour f = 400 kHz?




Exercice 53


Si R = XL, quelle est la fréquence?




Exercice 54


Si R = XL, quelle est l'impédance du circuit?




Exercice 55

Un transformateur alimenté au primaire (360 spires) avec une tension de 220 V produit une tension au secondaire de 17 V.
Le fabricant indique une puissance de 28 VA.
Quelle intensité est disponible au secondaire?




Exercice 57

Un émetteur sur 144 MHz fournit 150 mW à une charge de 50 W. On y ajoute un amplificateur de gain 12 dB. Cet amplificateur est suivi d'une ligne coaxiale de 30 m de long reliée à une antenne de gain 4 dB. Le coaxial a une perte de 12 dB / 100 m à 144 MHz.
Quelle est la puissance (PAR) rayonnée par l'antenne?




Exercice 58

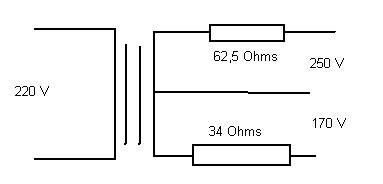

Quelle est l'intensité au primaire de ce transformateur?




Exercice 59

Un amplificateur a un gain de 20 dB. Son impédance d'entrée est de 300 W et celle de sortie 50 W.
On mesure à sa sortie une tension de 1,29 V.
Quelle est la tension appliquée à l'entrée de cet amplificateur?




Exercice 60

Un transformateur fournit 400 W dans une résistance pure. Il est parcouru au primaire par un courant de 1,9 A pour une tension de 220 V.
Quel est le rendement de ce transformateur?




Exercice 61

Un transformateur fournit 720 W dans une résistance. Il est alimenté en 220 V et son rendement est de 92 %.
Quelle est l'intensité au primaire?




Exercice 62

Un Transformateur utilisé en amplificateur de tension a un rapport d'amplification de 1:4 et une tension au primaire de 60 V. Une résistance de 390 W est branchée au secondaire. Si son rendement était de 100 %, quel serait l'intensité du courant au primaire?




Exercice 63


Dans ce montage, le type de transistor utilisé est:




Exercice 64


Choisir la bonne réponse.
Dans cet amplificateur, il manque:




Exercice 65

Un transistor de puissance a un courant collecteur de 4 A. Sachant que son b est de 25, quelle est l'intensité du courant de base?




Exercice 66

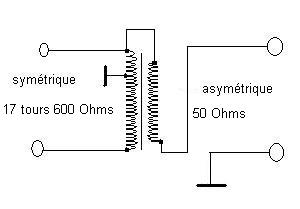

Quel doit être le nombre de tours au secondaire de ce balun?





Exercice 67

Quelle est la longueur d'une ligne coaxiale de facteur de vélocité 0,66 et présentant une longueur électrique de 1/4 d'onde à 145,725 MHz?





Exercice 68

Un câble coaxial RG58 a les caractéristiques suivantes:
    -- Impédance caractéristique 50 W
    -- Capacité: 100 pF/m.
    -- Atténuation: 18 dB / 100 m à 150 MHz.
    17 mètres de ce câble relient un émetteur à son antenne pour la bande des 2 mètres.
Quelle est l'atténuation due au câble?




Exercice 69

Un émetteur d'impédance 50 W alimente une antenne fictive constituée de 2 résistances de 100 W associées en parallèle. On utilise pour ce faire une ligne asymétrique d'impédance caractéristique 50 W et de 3,5 mètres de longueur.
Quel est le ROS dans la ligne?





Exercice 70

Une émission est polarisée verticalement. Cela signifie que:
Cliquer sur la bonne réponse.





Exercice 71

Qu'est-ce que le fadding?





Exercice 72

Un balun est:
Choisir la bonne réponse.





Exercice 73

On peut fabriquer des antennes à trappes. Une trappe est:





Exercice 74

Une antenne Yagi a une polarisation:





Exercice 75

Un circuit résonnant RLC série est constitué par:
    -- Une résistance de 7 W.
    -- Une capacité de 68 pF.
    -- Une inductance de 47 µH.
Quelle est la fréquence de résonnance de ce circuit?




Exercice 76

Un circuit résonnant RLC série est constitué par:
    -- Une résistance de 7 W.
    -- Une capacité de 68 pF.
    -- Une inductance de 47 µH.
Quelle est l'impédance du circuit à la résonnance?




Exercice 77

Un circuit résonnant RLC série est constitué par:
    -- Une résistance de 7 W.
    -- Une capacité de 68 pF.
    -- Une inductance de 47 µH.
Quelle est l'impédance de ce circuit pour une fréquence supérieure de 1 MHz de sa fréquence de résonnance?




Exercice 78

Un circuit résonnant RLC série est constitué par:
    -- Une résistance de 7 W.
    -- Une capacité de 68 pF.
    -- Une inductance de 47 µH.
Quelle est l'impédance de ce circuit pour une fréquence de 1,8512 MHz?




Exercice 79

Un transformateur a les caractiques suivantes:
    -- Au primaire: 220 V, 360 tours.
    -- Au secondaire: 17 V
    -- Puissance: 28 W.
    Quelle est l'intensité disponible au secondaire?




Exercice 80

Un transformateur a les caractiques suivantes:
    -- Au primaire: 220 V, 360 tours.
    -- Au secondaire: 17 V
    -- Puissance: 28 W.
    Quelle est l'intensité au primaire quand le secondaire est chargé normalement?




Exercice 81

Que se passe-t-il si on diminue de moitié la distance séparant les armatures métalliques d'un condensateur à lames?




Exercice 82

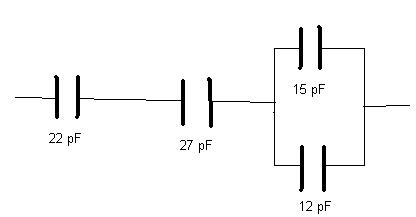

Quelle est la capacité équivalente à cette association de condensateurs?




Exercice 83

Un condensateur de 32 µF est chargé à 800 V. Comme cette tension est dangereuse, on le décharge au travers d'une résistance de 10 kW.
Quel temps minimum prendra la décharge complète de ce condensateur?




Exercice 84

On désire mesurer la capacité d'un condensateur électrochimique.
Pour cela, on le charge avec une tension de 10 V. On le décharge ensuite à travers une résistance de 100 kW.
La tension de décharge passe de 10 V à 3,7 V (soit 37 % de la tension initiale) en 94 secondes.
Quelle est la capacité de ce condensateur?




Exercice 85

Quelle est la constante de temps d'un circuit RC constitué d'un condensateur de 10 nF et d'une résistance de 5,6 kW.




Exercice 86

Un amplificateur de puissance sort 80 W pour un rendement de 45%.
Quelle est la puissance absorbée?




Exercice 87

Une bobine constituée d'un fil de cuivre. Sa résistance à 20 °C est de 3 W
Quelle est sa résistance à 80 °C?




Exercice 88

Quelle est la tension maximale que l'on peut appliquer aux bornes d'une résistance de caractéristiques: 1,2 kW, 250 mA?




Exercice 89

Une bobine de fil de cuivre (r = 0,0175 W.mm2 / m) est faite d'un fil de 0,1 mm de diamètre. Sa résistance est de 14,5 W.
Quelle est la longueur du fil constituant cette bobine?




Exercice 90

Un téléviseur de puissance 80 W produit une puissance sonore de 1 W et une puissance lumineuse de 5 W.
Quel est son rendement?




Exercice 91

Quelle est la tension maximale applicable aux bornes d'une résistance de caractéristiques 1 200 W 250 mW?




Exercice 92

Longueur électrique d'un doublet 1/2 onde accordé sur 7,050 MHz? On tient compte des effets annexes.




Exercice 93

Pour connaître la largeur de bande occupée, vous avez besoin d'un:




Exercice 94

Harmonique 2 de la fréquence 14 MHz?




Exercice 95

Octave 3 de la fréquence 3 MHz?




Exercice 96

Décade 3 de la fréquence 10 MHz?




Exercice 97

Puissance dissipée par une résistance de 1 kW soumise à une tension de 20 V?




Exercice 98

Une résistance a une puissance de 2 mW quand elle est soumise à une tension de 10 V.
Quelle est sa valeur?




Exercice 99

Un doublet 1/2 onde a une longueur physique de 7,808 m.
Sur quelle fréquence est-il accordé?




Exercice 100

Un ampli de 16 dB a une tension de 2 mV à l'entrée.
Quelle est la tension de sortie?
