Antenne G5RV

Principe :
C'est une antenne multibande qui s'apparente à une center-fed ou à une antenne Lévy de dimensions particulières choisies pour obtenir une impédance faible sur les fréquences proches de 3,5 7 et 14 MHz.
Le couplage à l'émetteur s'effectue à l'aide d'une boîte d'accord qui permet une utilisation toutes bandes sans risque pour l'émetteur. Les performances de la G5RV sont comparables à celles de la center-fed.
Le diagramme de rayonnement varie selon les bandes, le rayonnement maximum s'effectuant perpendiculairement au fil (pour des longueurs lambda et lambda/2) ou en 4 lobes à 45 degrés de l'axe du fil (3/2 lambda).

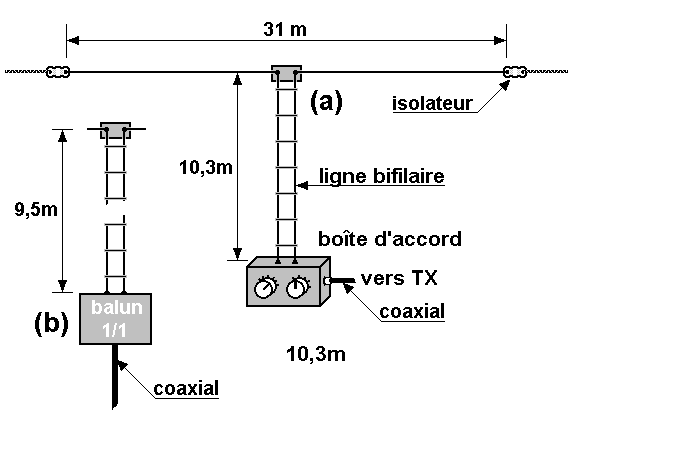

Sur la figure la variante (b) montre un système d'alimentation associant une ligne bifilaire de longueur 9,5m et un câble coaxial 50 ohms de longueur 21m reliés par un balun 1/1. Ce système ne permet pas d'obtenir sur toutes les bandes un ROS accceptable dans le câble coaxial. La solution universelle est celle de la ligne bifilaire (échelle à grenouille ou twin-lead) et du coupleur placé prés de l'émetteur, comme pour l'antenne Lévy.
Réalisation :
La longueur physique du brin rayonnant d'une G5RV est de 31m avec une ligne de longueur 10,3 m.
Réglages :
Ce sont ceux de la boîte d'accord.

Voir la page consacrée aux antennes center-fed et Lévy.
