L'antenne en L inversé.

Principe :
Il n'est pas aisé de dresser une antenne verticale pour les bandes les plus basses. L'antenne en L inversé permet de compenser un peu cet inconvénient.

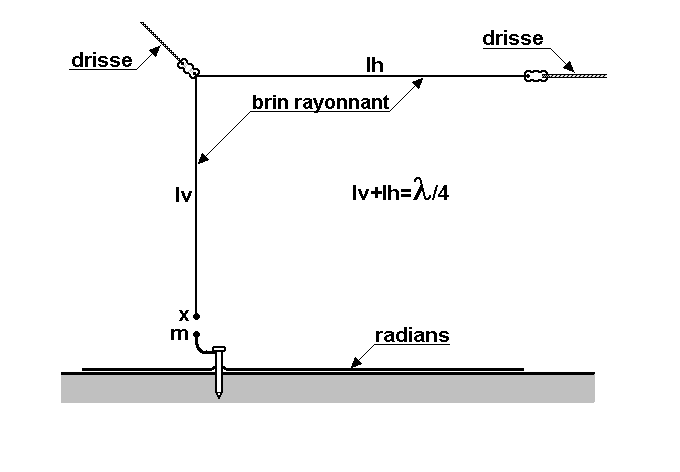

C'est une antenne filaire de longueur lambda/4 alimentée à la base à basse impédance. La partie verticale doit être la plus haute possible et le surplus de fil est tendu horizontalement.
Le rayonnement est quasi omnidirectionnel, à condition que la partie verticale soit dégagée de toute masse conductrice (un pylône par exemple).

Comme pour une verticale le plan de sol doit être d'excellente qualité. Si ce n'est pas le cas il sera souhaitable de déployer autour du point d'alimentation le plus grand nombre possible de radians, d'une longueur lambda/4 également.
Réalisation :
La longueur physique en mètres du fil rayonnant est plus courte que la demi-longueur d'onde on pourra la calculer à l'aide de la formule simplifiée :
Lphys = 145/f  avec f en MHz.
Réglages :
Si le brin horizontal n'est pas trop long il sera possible d'alimenter l'antenne à l'aide d'un câble coaxial. Vérifier le ROS et relever la courbe de ROS en fonction de la fréquence et retoucher la longueur du fil si nécessaire.
