L'antenne Bobtail.

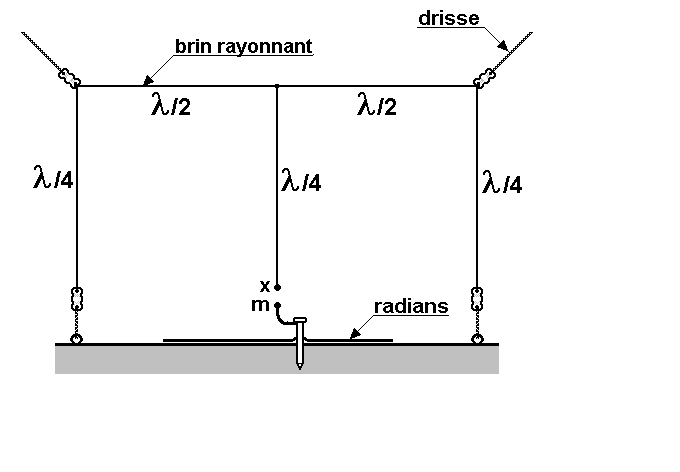

Fig 1

Fig2

Principe :
Elle se compose de trois éléments quart d'onde placés dans un plan vertical, espacés d'une demi-longueur d'onde et reliés en leurs extrémités supérieures par un conducteur (la figure 1 n'est pas à l'échelle).
Elle peut être alimentée en tension à la base de l'élément central par un circuit adaptateur d'impédance (point X et m). C'est une antenne monobande à polarisation verticale possédant un gain d'environ 5 dBd (par rapport au dipôle demi-onde). L'essentiel du rayonnement s'effectue perpendiculairement au plan de l'antenne, avec un angle de départ favorisant le DX, c'est donc une antenne bidirectionnelle.
Quoiqu'utilisable de la bande 160 m aux VHF on la rencontre principalement de la bande 40m à la bande 6m.
Réalisation :
La longueur physique en mètres des segments lambda/4 et lambda/2 se calculent à l'aide des formules :
Lambda/4 = 72/f  avec f en MHz.
Lambda/2 = 144/f  avec f en MHz.
La boite de couplage branchée entre la prise de terre (complétée par un réseau de radians placés en dessous de l'antenne) est un circuit parallèle (voir fig. 2). L'alimentation peut se faire par un câble coaxial 50 ou 75 ohms.
Réglages :
Pour un fonctionnement optimal l'antenne devra résonner sur la fréquence de travail indépendamment des réglages de la boîte de couplage. On pourra agir sur la longueur des deux éléments verticaux d'extrémité.
Le circuit oscillant est ensuite réglé à la résonance à l'aide du CV. L'adaptation d'impédance entre le câble coaxial et le circuit de couplage se fait en déplaçant le point de raccordement de l'âme du câble sur la self, spire par spire, en vérifiant le ROS côté émetteur. Un pont de bruit ou impédancemètre sera très utile pour ces réglages.
