Q.1 |
1. Quelle sera la tension de sortie de cet AOP?
 |
|
| |
|
|
(R1.1) |
200 mV |
(R1.2) |
- 200 mV |
(R1.3) |
205 mV |
(R1.4) |
Je passe. |
|
|
|
|
|
Q.2 |
2. Valeur de la résistance?
 |
|
| |
|
|
(R2.1) |
80 Ohms |
(R2.2) |
100 Ohms |
(R2.3) |
120 Ohms |
(R2.4) |
Je passe. |
|
|
|
|
|
Q.3 |
3. Valeur de cette résistance?
 |
|
| |
|
|
(R3.1) |
8 Ohms |
(R3.2) |
16 Ohms |
(R3.3) |
20 Ohms |
(R3.4) |
Je passe. |
|
|
|
|
|
Q.4 |
4. Coefficient d'amplification de ce transistor?
 |
|
| |
|
|
(R4.1) |
98 |
(R4.2) |
132 |
(R4.3) |
133 |
(R4.4) |
Je passe. |
|
|
|
|
|
Q.5 |

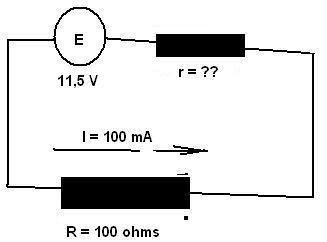

5. Valeur de la résistance interne?
 |
|
| |
|
|
(R5.1) |
1,5 Ohms |
(R5.2) |
15 Ohms |
(R5.3) |
18 Ohms |
(R5.4) |
Je passe. |
|
|
|
|
|
Q.6 |
6. Valeur de la résistance équivalente?
 |
|
| |
|
|
(R6.1) |
36 Oms |
(R6.2) |
120 Ohms |
(R6.3) |
38 Ohms |
(R6.4) |
Je passe. |
|
|
|
|
|
Q.7 |

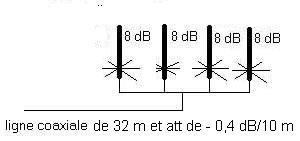

7. Gain de cette ligne de transmission?
 |
|
| |
|
|
(R7.1) |
12,74 dB |
(R7.2) |
30,72 dB |
(R7.3) |
18,24 dB |
(R7.4) |
Je passe. |
|
|
|
|
|
Q.8 |
8. Tension au secondaire?
 |
|
| |
|
|
(R8.1) |
5,3 V |
(R8.2) |
7,2 V |
(R8.3) |
5,6 V |
(R8.4) |
Je passe. |
|
|
|
|
|
Q.9 |
9. ROS?
 |
|
| |
|
|
(R9.1) |
1,8 |
(R9.2) |
2,1 |
(R9.3) |
2,4 |
(R9.4) |
Je passe. |
|
|
|
|
|
Q.10 |
10. Facteur Q?
 |
|
| |
|
|
(R10.1) |
11,7 |
(R10.2) |
12,2 |
(R10.3) |
14,3 |
(R10.4) |
Je passe. |
|
|
|
|
|
Q.11 |
11. Nature de ce filtre?
 |
|
| |
|
|
(R11.1) |
Passe-bas |
(R11.2) |
Passe-haut |
(R11.3) |
Passe-bande |
(R11.4) |
Je passe. |
|
|
|
|
|
Q.12 |

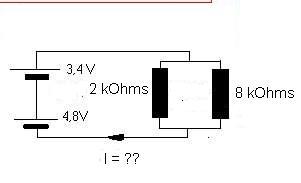

12. Intensité dans ce circuit?
 |
|
| |
|
|
(R12.1) |
5,12 mA |
(R12.2) |
8,6 mA |
(R12.3) |
7,4 mA |
(R12.4) |
Je passe. |
|
|
|
|
|
Q.13 |
13. Tension de sortie de cet AOP?
 |
|
| |
|
|
(R13.1) |
200 mA |
(R13.2) |
- 200 mA |
(R13.3) |
205 mA |
(R13.4) |
Je passe. |
|
|
|
|
|
Q.14 |

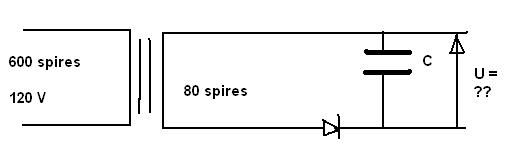

14. Tension de sortie de ce transformateur?
 |
|
| |
|
|
(R14.1) |
18 V |
(R14.2) |
22,6 v |
(R14.3) |
19,4 V |
(R14.4) |
Je passe. |
|
|
|
|
|
Q.15 |
15. Quelle modulation représente ce diagramme?
 |
|
| |
|
|
(R15.1) |
Modulation AM |
(R15.2) |
Modulation FM |
(R15.3) |
Modulation de phase |
(R15.4) |
Je passe. |
|
|
|
|
|
Q.16 |
16. Aux extrémités d'une antenne 1/2 onde, |
|
| |
|
|
(R16.1) |
La tension et l'intensité sont maximales. |
(R16.2) |
La tension est nulle et l'intensité maximale. |
(R16.3) |
La tension est maximale et l'intensité nulle. |
(R16.4) |
Je passe. |
|
|
|
|
|
Q.17 |
17. Fréquence d'accord d'un doublet idéal 1/2 onde de 21,8 mètres de long? |
|
| |
|
|
(R17.1) |
6,880 MHz |
(R17.2) |
5,970 MHz |
(R17.3) |
7,040 MHz |
(R17.4) |
Je passe. |
|
|
|
|
|
Q.18 |
18. Impédance d'un circuit RLC série, R = 100 Ohms, L = 20 µH et C = 50 pF? |
|
| |
|
|
(R18.1) |
50 Ohms |
(R18.2) |
100 Ohms |
(R18.3) |
150 Ohms |
(R18.4) |
Je passe. |
|
|
|
|
|
Q.19 |
19. Pulsation pour f = 100 Hz? |
|
| |
|
|
(R19.1) |
628 rd/s |
(R19.2) |
314 rd/s |
(R19.3) |
6282 rd/s |
(R19.4) |
Je passe. |
|
|
|
|
|
Q.20 |
20. Fréquence ne pouvant pas être une fréquence de sortie d'un anpli à distorsion quadratique recevant les fréquences 300 et 500 kHz? |
|
| |
|
|
(R20.1) |
200 Hz |
(R20.2) |
250 Hz |
(R20.3) |
300 Hz |
(R20.4) |
Je passe. |
|
|
|
|
