Antenne verticale colinéaire

Principe :

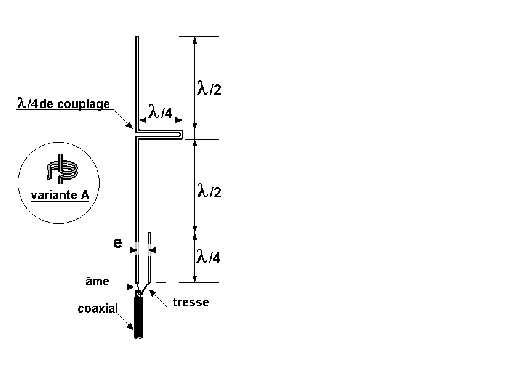

Deux brins rayonnants verticaux de longueur lambda/2 sont placés sur la même ligne (colinéaires). L'élément demi-onde supérieur est alimenté en phase par celui qui le supporte par l'intermédiaire d'une ligne 1/4 d'onde en court-circuit à son extrémité.
Il est possible de superposer plus de deux éléments demi-ondes. Ce type d'antenne procure un gain non négligeable (environ 2 dB pour 2 éléments, 3 dB pour 3 éléments...), tout en restant omnidirectionnelle lorsqu'elle est dressée verticalement. L'angle de départ bas peut être un inconvénient en région montagneuse.
Réalisation :
La partie inférieure de l'antenne est celle d'une antenne en J (voir les pages correspondantes).
Les longueurs physiques peuvent être calculées en multipliant les longueurs électriques par 0,975 et seront ajustées si nécessaire.
La ligne quart d'onde de déphasage entre les deux demi-ondes peut être enroulée en une spire autour du brin rayonnant (variante A).
Réglages :
Ajuster l'écartement e de la ligne d'adaptation d'impédance pour obtenir le ROS le plus faible possible.
