Antenne verticale VHF ou UHF "Slim Jim"

    Antenne verticale VHF ou UHF "Slim Jim"

    Principe :

    Antenne verticale monobande omnidirectionnelle peu encombrante qui s'apparente à l'antenne en "J". Elle peut être réalisée facilement sur les bandes allant du 6m au 70 cm.
    Réalisation :
    Facile à réaliser avec des matériaux courants.
    - a) sur VHF : utiliser une latte de bois ou un tube de PVC diamètre 32 sur lequel sera fixé un fil en cuivre émaillé de diamètre 1,5 mm
    - b) sur UHF : un support isolant n'est pas nécessaire si l'on utilise des tiges de brasure en laiton pour réaliser le trombone.

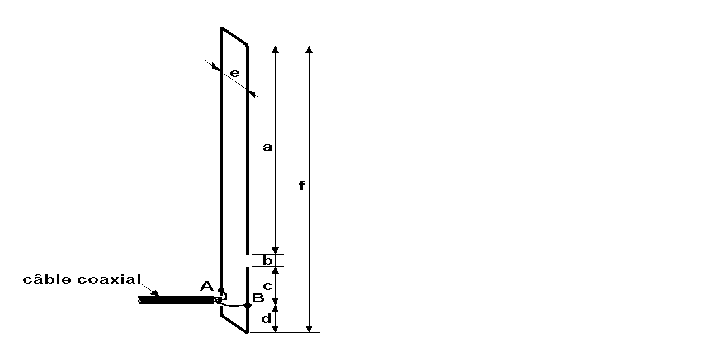

    Les points de raccordement A et B peuvent être constitués de deux inserts en laiton munis de vis récupérées dans un "domino" de raccordement électrique.
      a b c d e f
    145MHz 990 20 370 120 32 1500
    435MHz 340 10 100 70 80 520
    Les cotes sont en mm.
    Réglages :
    Il suffit de déplacer les points de raccordement A et B de la ligne d'alimentation pour obtenir le minimum de ROS
