Amplificateurs linéaires. Distorsions.
[La distorsion de fréquence]
[La distorsion harmonique]
[La distorsion quadratique]
Les amplificateurs linéaires (Alpha Lima) sont des appareils bien connus des radio amateurs.
Si leurs fabriquants les qualifient de linéaires, dans la réalité, il en va tout autrement. En effet il est techniquement impossible de réaliser une amplification parfaitement linéaire. Il s'en suit des déformations du signal appelées distorsions. Elles sont de 2 ordres: distorsion de fréquences et distorsion harmonique.
1. La distorsion de fréquence.

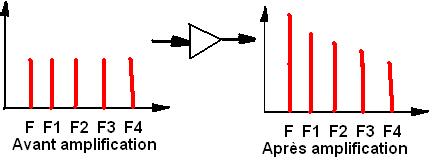

Après amplification; les fréquences ne sont pas amplifiées de la même façon.
Il y a distorsion de fréquence.
2. La distorsion harmonique.
Après amplification, on observe en sortie des fréquences d'amplitudes différentes multiples de la fréquence d'entrée (harmoniques).
On dit qu'il y a distorsion harmonique.
3. Calculer un taux de distorsion.
Méthode de calcul
On va procéder par étapes.
a) Calcul du taux de distorsion (T2) pour l'harmonisue 2.
T2 = (A2 / A1) x 100
T2 = (1,2 / 5) x 100
T2 = 24 %
b) Calcul du taux de distorsion (T3) pour l'harmonisue 3.
T3 = (A3 / A1) x 100
T3 = (0,5 / 5) x 100
T3 = 10 %
c) Calcul du taux de distorsion (T4) pour l'harmonisue 4.
T4 = (A4 / A1) x 100
T4 = (0,25 / 5) x 100
T4 = 5 %
Ceci fait, il nous reste à appliquer:
On a donc:
T = (242 + 102 + 52)0,5 (rappel: l'exposant 0,5 exprime une racine carrée)
T = 26,5 %
3. La distorsion quadrique.
Il existe des amplificateurs non linéaires à distorsion non quadratique.
Si il reçoit les 2 fréquences F1 et F2, alors les fréquences de sortie sont celles comme indiqué ci-dessus.
Exemple
F1 = 600 kHz et F2 = 400 kHz.
Fréquences de sortie : 200 kHz, 400 kHz, 600 kHz, 800 kHz, 1 MHz et 1,2 MHz.
