Les lignes de transmission.
Coaxial & feeder (impédances).

[Cable coaxial] [Feeder] [Exercices résolus]




1. Le cable coaxial.

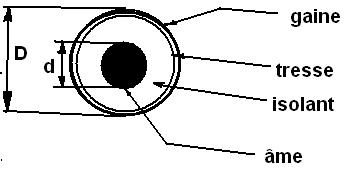

Il est constitué d'une âme centrale entourée d'un isolant recouvert d'une tresse. Le tout est enveloppé par une gaine isolante.
Pour plus de renseignements, consultez la page consacrée aux coaxiaux.


2. Le feeder ou échelle à grenouille.

    1.1 Description
      Le feeder est une ligne de transmission constitué de 2 fils unifilaires de diamètre d séparés par une distance constante D.
      Cette ligne est aussi appelée échelle à grenouille car les écarteurs maintenant l'écartement des 2 fils placés à intervalles réguliers font penser à une échelle.


    2.2 Impédance


Z = 276 log (2D/d)


3. Exercices résolus.

    Question:
    Un feeder a une impédance de 75 W. Les fils ont un diamètre de 1,5 mm.
    Quel doit être l'écartement entre les 2 fils?
solution

On applique Z = 276 log (2D/d)
Z = 276 log (2D/1,5)
on applique log (a/b) = log a - log b
Z = 276 (log 2D - log 1,5)
75 = 276 log 2D - 48,6
log 2D = 75 + 48,6
log 2D = 123.6
log 2D = log 10123,6
2D = 123,6
D = 61,8 mm = 6,2 cm


    Question:
    Un coaxial de diamètre 6 mm a une âme centrale de 2 mm de diamètre.
    Quelle est son impédance?
solution

l = c / f
On applique Z = 138 log (D/d)
Z = 138 log (6/2)
Z = 138 log 3
Z = 65,8 W


    Question:
    Un feeder est constitué de 2 fils de 2 mm de diamètre et distants de 2,5 cm.
    Quelle est l'impédance de cette échelle à grenouille?
solution

On applique Z = 276 log (2D/d)
Z = 276 log (2 x 25/2) attention à bien mettre les 2 distances à la même unité (ici le mm)
Z = 276 log 25
Z = 386 W
